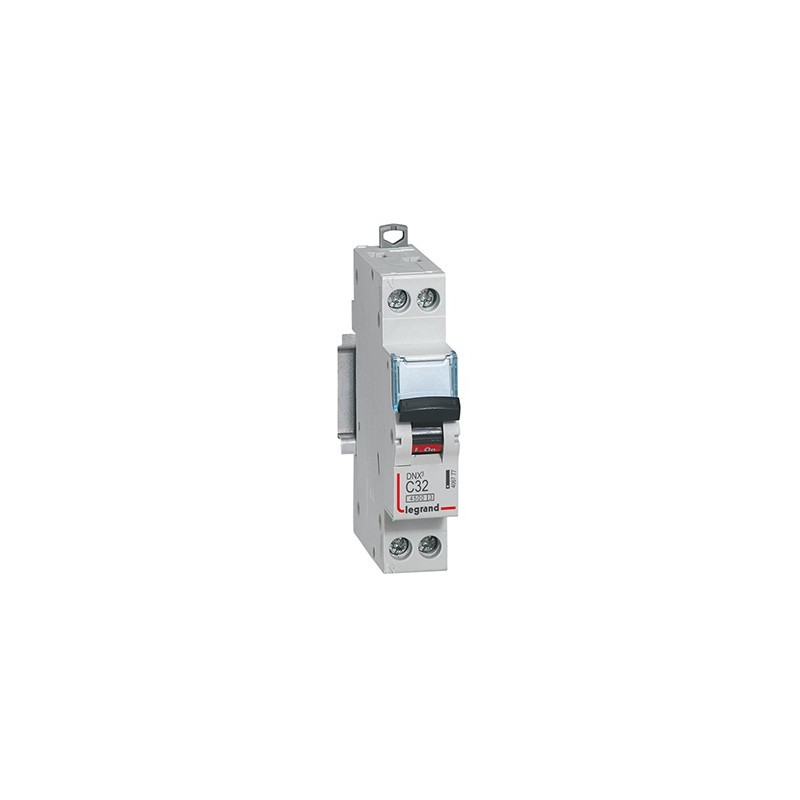

Disjoncteur DNXᶾ - 32A - 1P+N - Courbe C - Vis/Vis
Réf 406777
Points importants du produit
Disjoncteur 32A DNX3 bipolaire par la marque legrand - Référence 406777
Un disjoncteur de calibre 32A est adapté pour la protection d'un circuit de chauffage électrique jusqu'à 7250W, de plancher chauffant jusqu'à 4200W ou même d'une plaque de cuisson ou d'une cuisinière monophasée
- 32 A
- 230 V
- Courbe C et D
- 1P+N
- Pouvoir de coupure :
- 6 kA - EN 60947-2
- 4500A - EN 60898-1
- Résidentiel
- Bornes à vis
- 2 pas de 9 mm
Afficher plus
Voir tous les détails
Livré sous 1 à 2 semaines
Détails du produit
Caractéristiques
Disjoncteur DNXᶾ - 32A - 1P+N - Courbe C - Vis/Vis
Garantie
2 ans
Pouvoir de coupure
6 kA
Nombre de pôles
1P+N
Intensité (Ampérage)
32
Courbe
C
Type de raccordement
Peignable à vis
Bornes
A vis
Code EAN
3245064067775
Voir plus de caractéristiques
Description
Disjoncteur DNXᶾ - 32A - 1P+N - Courbe C - Vis/Vis
Description du disjoncteur mono DNX3 32A Legrand :
- Utilisations :
- Appareil limiteur
- Cadenassage possible en positions ouverte et fermée
- O-OFF en blanc sur fond vert = contacts ouverts
- I-ON en blanc sur fond rouge = contacts fermés
- Plombage possible en position ouverte ou fermée
- Connexion possible à l'arrivée haute par bornes auto et sortie basse
- Connexion possible par bornes auto et sortie basse par bornes à vis
- Connexion possible par sortie basse par bornes à vis
- Les avantages techniques :
- Bornes à cages, à vis débrayables et imperdables
- Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
- Le pôle de Phase assure la protection et le sectionnement du circuit Phase
- Le pôle de neutre assure le sectionnement du circuit Neutre
- Manoeuvre de l'appareil par manette ergonomique 2 positions
- Repèrages des circuits à l’aide d’une étiquette insérée dans le porte-étiquette situé en face avant du produit
- Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
- Alignement et espacement des bornes autorisant le raccordement par peigne à dent avec les autres produits de la gamme
- Il est possible de remplacer un disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
Caractéristiques du disjoncteur mono DNX3 32A Legrand :
- Données techniques du disjoncteur :
- Tension maxi de fonctionnement : U = 250 V / 50Hz
- Tension mini de fonctionnement : U = 12 V AC/DC
- Fonctionnement sous 400 Hz : oui
- Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
- La distance entre les contacts est supérieure à 5.5 mm avec la manette en position ouverte
- Profondeur des bornes : 14 mm en partie haute et 13 mm en partie basse
- Bornes protégées contre le toucher IP20, appareil câblé
- Fréquence : 10 à 55 Hz
- Tension d'isolement : Ui = 250 V
- Matière : Polyamide et P.B.T
- Dimensions du disjoncteur :
- Volume : 1.62 dm3
- Poids : 111 Gr
- Conformité et protection :
- CE
- IP 20
- Indice de protection contre les chocs mécaniques IK02 selon normes EN 62262
- Normes IEC 529 – EN 60529 et NF 20-010
- Protection de la face avant contre les contacts directs : IP40
- Classe II par rapport aux masses métalliques
- Tenue à l'épreuve du fil incandescent à 960°C, selon la norme IEC/EN 60898-1
- Conforme à la norme NF 60898-1
- Testé à 20 000 manœuvres à vide
- Produits complémentaires :
- Support de cadenas (réf. 406303)
- cadenas Ø 5 mm (réf. 406313)
- cadenas Ø 6 mm (réf. 022797)
- Peigne HX³ optimisé universel mono (réf. 4049 26/37)
- Peigne HX³ optimisé universel tétrapolaire (réf. 405200/01/02/10)
Avec les solutions HX³/VX³ réduisant considérablement le câblage dans les tableaux, Legrand frappe un grand coup. Les risques de mauvais contacts et d’échauffements dus à des défauts de serrage sont largement limités par ce système!
Que faire si je n'arrive pas à réarmer mon disjoncteur ?
Un disjoncteur qui saute ou qui empêche le réarmement témoigne d'un problème sur l'installation électrique.
L'une des possibilité est la présence d'une surintensité, c'est à dire que la puissance des différentes charges est trop élevée pour le disjoncteur. Dans ce cas, essayez de débrancher certains de vos appareils pui de réarmer votre disjoncteur.
Si le réarmement ne marche pas, peut-être que le problème vient d'un court-circuit. Un court circuit peut être le symptome de fils défecteux ou d'un appareil électrique dysfonctionnant sur le circuit.
Si après vous être penché sur ces deux possibilité vous ne comprenez toujours pas d'où vient la panne, nous vous conseillons de faire appel à l'aide d'un professionnel.
Déclinaison disponible pour ce produit
Disjoncteur DNXᶾ - 32A - 1P+N - Courbe C - Vis/Vis
Réf 406777
10,04€
