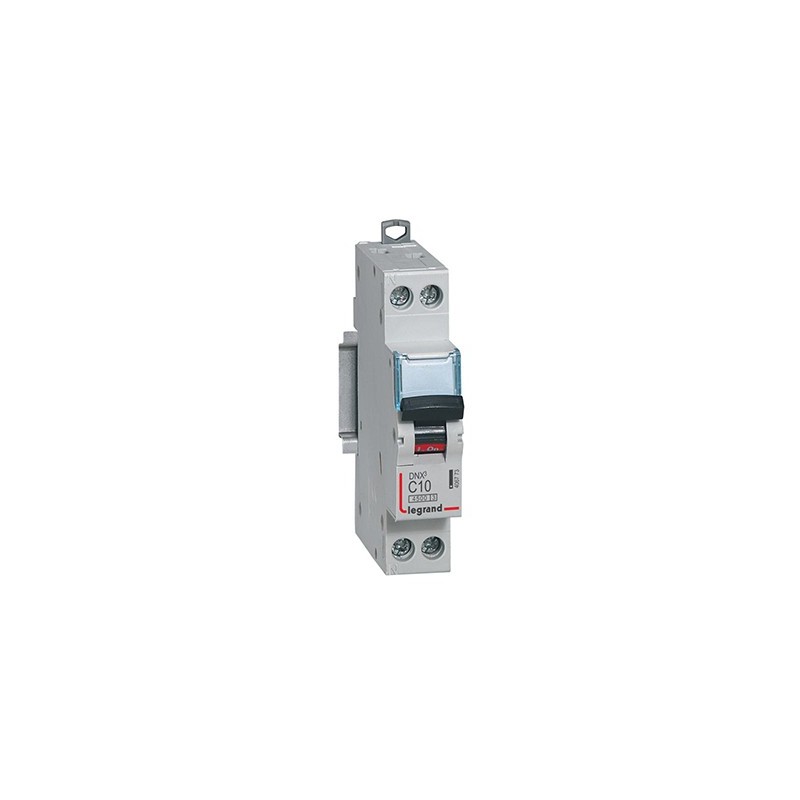

Disjoncteur DNXᶾ - 10A - Legrand - 60018602

01/01

Legrand

Disjoncteur DNXᶾ - 10A - 1P+N - Courbe C - Vis/vis

Name: Disjoncteur DNXᶾ - 10A - 1P+N - Courbe C - Vis/vis
Brand: Legrand
SKU: 406773
Price: 12.34 EUR
Availability: InStock

Réf 406773

Points importants du produit

Disjoncteur Mono DNXᶾ 10A Legrand.

Disjoncteur magnétothermique Legrand à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques.

Tension maxi de fonctionnement : U = 250 V / 50Hz
Fréquence : 10 à 55 Hz
Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
courbes C

Afficher plus

Voir tous les détails

12,34€ ^ht

ajouter au panier

Livré sous 1 à 5 jours

Détails du produit

Caractéristiques
Disjoncteur DNXᶾ - 10A - 1P+N - Courbe C - Vis/vis

Pouvoir de coupure
6 kA
Nombre de pôles
1P+N
Intensité (Ampérage)
10
Courbe
C
Code EAN
3245064067737

Voir plus de caractéristiques

Description
Disjoncteur DNXᶾ - 10A - 1P+N - Courbe C - Vis/vis

Description du disjoncteur mono DNX3 10A Legrand :

Utilisations :
- Appareil limiteur
- Cadenassage possible en positions ouverte et fermée
- O-OFF en blanc sur fond vert = contacts ouverts
- I-ON en blanc sur fond rouge = contacts fermés
- Plombage possible en position ouverte ou fermée
- Connexion possible à l'arrivée haute par bornes auto et sortie basse
- Connexion possible par bornes auto et sortie basse par bornes à vis
- Connexion possible par sortie basse par bornes à vis

Les avantages techniques :
- Bornes à cages, à vis débrayables et imperdables
- Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
- Le pôle de Phase assure la protection et le sectionnement du circuit Phase
- Le pôle de neutre assure le sectionnement du circuit Neutre
- Manoeuvre de l'appareil par manette ergonomique 2 positions
- Repèrages des circuits à l’aide d’une étiquette insérée dans le porte-étiquette situé en face avant du produit
- Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
- Alignement et espacement des bornes autorisant le raccordement par peigne à dent avec les autres produits de la gamme
- Il est possible de remplacer un disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits

Caractéristiques du disjoncteur mono DNX3 10A Legrand :

Données techniques du disjoncteur :
- Calibre du disjoncteur : 10 A
- Tension maxi de fonctionnement : U = 250 V / 50Hz
- Tension mini de fonctionnement : U = 12 V AC/DC
- Fonctionnement sous 400 Hz : oui
- Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
- La distance entre les contacts est supérieure à 5.5 mm avec la manette en position ouverte
- Profondeur des bornes : 14 mm en partie haute et 13 mm en partie basse
- Bornes protégées contre le toucher IP20, appareil câblé
- Fréquence : 10 à 55 Hz
- Tension d'isolement : Ui = 250 V
- Matière : Polyamide et P.B.T

Dimensions du disjoncteur :
- Volume : 1.62 dm³
- Poids : 109 Gr

Conformité et protection :
- CE
- IP 20
- Indice de protection contre les chocs mécaniques IK02 selon normes EN 62262
- Normes IEC 529 – EN 60529 et NF 20-010
- Protection de la face avant contre les contacts directs : IP40
- Classe II par rapport aux masses métalliques
- Tenue à l'épreuve du fil incandescent à 960°C, selon la norme IEC/EN 60898-1
- Conforme à la norme NF 60898-1

Produits complémentaires :
- Support de cadenas (réf. 406303)
- cadenas Ø 5 mm (réf. 406313)
- cadenas Ø 6 mm (réf. 022797)
- Peigne HX³ optimisé universel mono (réf. 4049 26/37)
- Peigne HX³ optimisé universel tétrapolaire (réf. 405200/01/02/10)

Avec les solutions HX³/VX³ réduisant considérablement le câblage dans les tableaux, Legrand frappe un grand coup. Les risques de mauvais contacts et d’échauffements dus à des défauts de serrage sont largement limités par ce système!

L'installation d'un disjoncteur Legrand

Que choisir entre un disjoncteur ou un interrupteur différentiel ?

Ces deux appareillages ne servent pas le même but. Un disjoncteur protège vos appareils, il permet de couper le courant lorsqu'un dysfonctionnement est détecté (surcharge, court-circuit). Ainsi, si le disjoncteur coupe le courant, vos appareils ne souffriront pas du dysfonctionnement concerné.

L'interrupteur différentiel va lui détecter les courants de fuite, il coupera le courant pour protéger les personnes. Il permet d'empêcher les risque d'électrisation provoqués par un dysfonctionnement.

Ces deux appareillages ont donc un rôle différent, il se complète et permettent, en association, d'avoir un sécurité optimale pour vous et vos appareils électriques.
