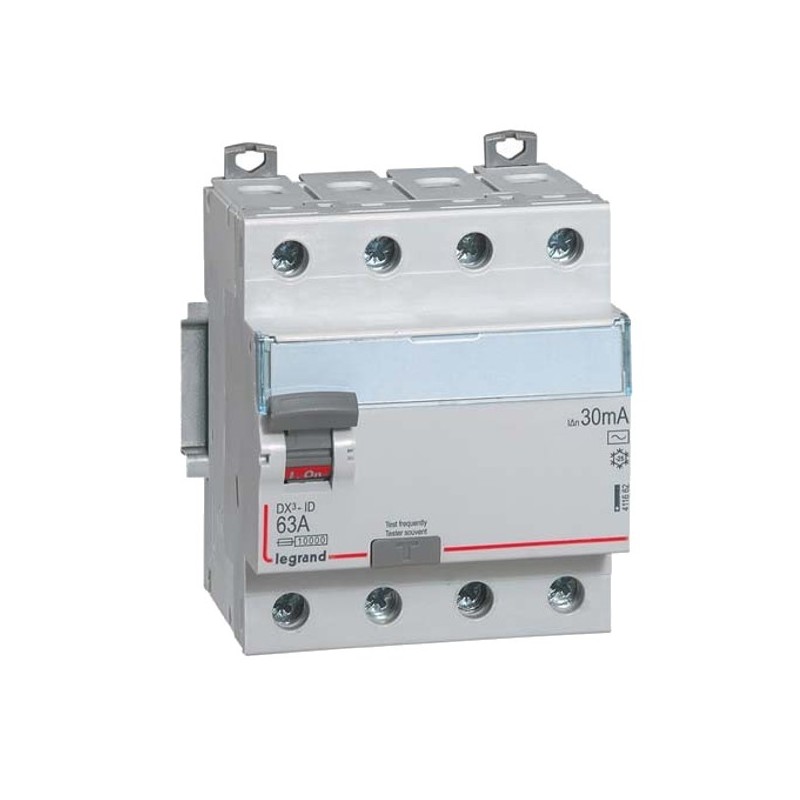

Interrupteur différentiel DX³ ID - Vis/Vis 4P - 400V~ 63A - Type AC - 30mA - Départ bas - 4M
01/01

Partager le produit

Legrand Legrand

Interrupteur différentiel - 63A - 30mA - Type AC - 400V - Vis/vis - Haut/bas

Réf 411662

Points importants du produit

Interrupteur différentiel DX3-ID 63A type AC par Legrand - 411662 :

Un interrupteur différentiel permet de contrôler les courants de fuites sur un circuit électrique pour assurer la sécurité des personnes.

  • Intensité : 63 A
  • Sensibilité : 30 mA
  • Type : AC
  • Tension de fonctionnement : 400 V
Afficher plus
Voir tous les détails
662,61€ ht
ajouter au panier
Livré sous 1 à 2 semaines
Détails du produit

Description

Interrupteur différentiel - 63A - 30mA - Type AC - 400V - Vis/vis - Haut/bas

Description de l'interrupteur différentiel 63A DX3-ID Legrand - 411662 :

Utilisations de l'inter différentiel :

  • Type AC : détectent les défauts à composante alternative
  • Commande et sectionnement des circuits électriques
  • Protection des personnes contre les contacts directs et indirects
  • Protection des installations contre les défauts d'isolement
  • Les auxiliaires se montent à gauche des interrupteurs différentiels
  • Action manuelle par manette ergonomique 2 positions
  • I-On, en blanc sur fond rouge : contacts fermés
  • I-Off, en blanc sur fond vert : contacts ouverts

Avantages techniques du DDR :

  • Raccordement par borne à vis
  • Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
  • Bornes protégées contre le toucher IP20 lorsque le produit est câblé
  • Cadenassage possible en position ouverte ou fermée avec support de cadenas
  • Plombage possible en position ouverte ou fermée
  • Arrivée haute par borne à vis, départ bas par borne à vis

Caractéristiques de l'interrupteur différentiel type AC 63A Legrand - 411662 :

Données techniques de l'inter différentiel :

  • Intensité nominale In : 63 A
  • Sensibilité : 30 mA
  • Tension : 400 V
  • Pouvoir de coupure : Im= 1000A
  • Fréquence nominale : 50 Hz
  • Nombre de pôles : 4P

Dimensions du dispositif différentiel :

  • Hauteur : 94,85 mm
  • Largeur : 71,2 mm
  • Profondeur : 71,65 mm
  • Nombre de modules : 4

Conformité et protection :

  • IP20 - Bornes
  • IP40 - Face avant
  • IK04
  • NF

Compléments et accessoires :

  • Cadenas, support de cadenas
  • Peigne de connexion
  • Section de raccordement
  • Cordon de repiquage
  • Voir les références proposées dans la rubrique "produits complémentaires"

Tester la sécurité de son installation électrique par Legrand

Quelle différence entre les types A et AC pour les interrupteurs différentiels ?

Un interrupteur différentiel de type AC permet la détection des défauts à composante alternative, il est adapté pour le contrôle des courants de fuite sur une installation standard. Un type A permet de remplir le rôle d'un type AC mais il détecte également les défauts à composante continue, il peut donc protéger des circuits spécialisés notamment pour la cuisine et les appareils électroménagers (cuisinière, plaque de cuisson..).

Documents et Notices

Interrupteur différentiel - 63A - 30mA - Type AC - 400V - Vis/vis - Haut/bas

Fichier PDF

DX3-ID haut-bas | Legrand notice

Notice des interrupteurs DX-3 Haut/bas
Fichier PDF

DX-3 H/B Tetra | Legrand FT

Fiche technique de interrupteurs différentiels tétrapolaires Haut/bas
