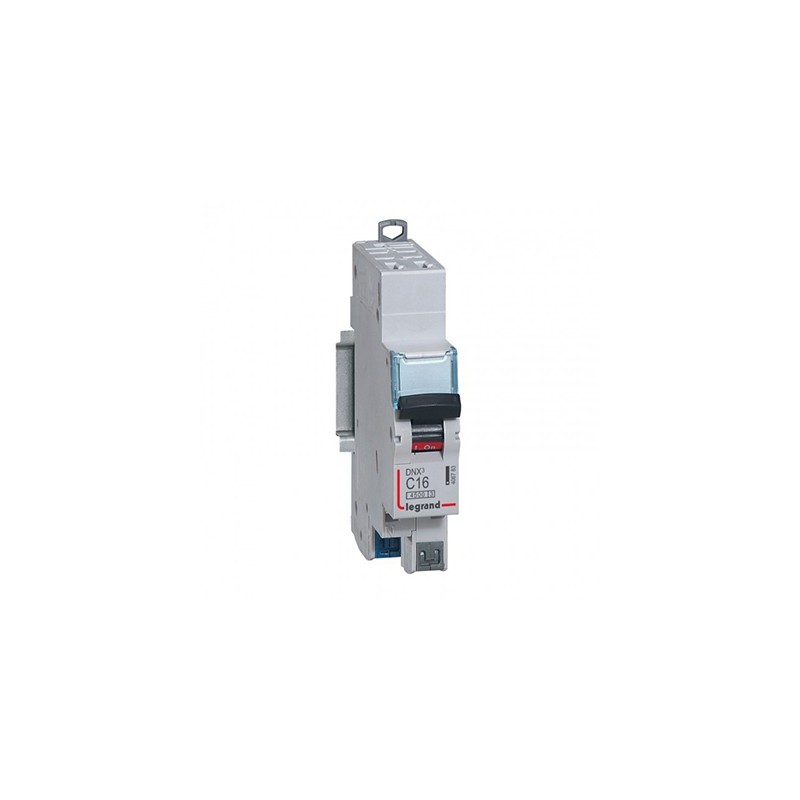

Disjoncteur DNXᶾ 4500 - 16A - 1P+N - Courbe C - Bornes auto
Points importants du produit
Disjoncteur 16A DNX3 bipolaire par la marque legrand - Référence 406783
Le disjoncteur protège les circuits électriques et les équipements électriques, un disjoncteur de calibre 16A est adapté à la protection d'un circuit d'éclairage, de volets-roulants ou de chauffage jusqu'à 3500W par exemple.
- 16 A
- 230 V
- Courbe C
- 1P+N
- Pouvoir de coupure : 6 kA
- Résidentiel
- Bornes automatiques
- 2 pas de 9 mm
Caractéristiques
Disjoncteur DNXᶾ 4500 - 16A - 1P+N - Courbe C - Bornes auto
Garantie
2 ans
Pouvoir de coupure
4,5 kA
Nombre de pôles
1P+N
Intensité (Ampérage)
16
Courbe
C
Type de raccordement
Peignable à vis
Bornes
Auto
Code EAN
3245064067836
Description
Disjoncteur DNXᶾ 4500 - 16A - 1P+N - Courbe C - Bornes auto
Description du disjoncteur DNXᶾ 16A Legrand - 406783 :
Mise en oeuvre du disjoncteur :
- Connexion auto : arrivée haute automatique et sortie basse par bornes automaitque
- Alimentation par peigne HX3
- Fixation : sur rail symétrique ou DIN standard
Protection des circuits :
- Protection des petits circuits
- Adapté à la protection d'un circuit d'éclairage, de volets roulants
- Adapté à la protection d'un circuit comprenant 8 prises de courant
- Adapté à la protection d'un circuit de chauffage électrique jusqu'à 3500W ou de plancher chauffant jusqu'à 1700W
Produits complémentaires :
- Peigne HX³ optimisé tétrapolaire
- Borne de raccordement
- Cordon de repiquage
- Cache vis plombable
Caractéristiques du disjoncteur DNXᶾ 16A Legrand :
Données techniques du disjoncteur :
- Calibre : 16 A
- Tension : 230 V
- Courbe : C
- Pôles : 1P+N
- Pouvoir de coupure :
- 4500 A - NF EN 60898-1 - 230 V~ - 50 Hz
- 6 kA - EN 60947-2 - 230 V~
- Domaine d'application : résidentiel
- Connexion : automatique haut et bas
- Classe de limitation : 3
Dimensions et poids :
- Hauteur : 77,7 mm
- Largeur : 85 mm
- Profondeur : 17,8 mm
- Nombre de pas de 9 mm : 2
- Poids : 108,3 g
Conformité et protection :
- NF
Garantie : 2 ans
Explication des évolutions de la norme NF C 15-110 par Legrand
Quelle section pour un circuit de chauffage ?
Si je veux utiliser mon disjoncteur 16A pour un circuit de chauffage, électrique jusqu'à 3500W et plancher chauffant jusqu'à 1700W, il faudra prévoir une section minimum des conducteurs cuivre de 1,5mm2.
Disjoncteur DNXᶾ 4500 - 16A - 1P+N - Courbe C - Bornes auto
Réf 406783
